Jak podłączyć unifon dwuprzewodowy? Poradnik krok po kroku

Wymiana starego unifonu domofonowego na nowy, zwłaszcza w systemie dwuprzewodowym, może wydawać się skomplikowanym zadaniem. Jednak z odpowiednimi wskazówkami i odrobiną cierpliwości, jestem przekonana, że każdy jest w stanie samodzielnie podłączyć unifon, oszczędzając czas i pieniądze. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, od przygotowania po rozwiązanie najczęstszych problemów.

Przygotowanie do wymiany: Co musisz wiedzieć zanim zaczniesz?

Zanim zabierzesz się za demontaż starego unifonu, musisz poświęcić chwilę na zrozumienie specyfiki systemu domofonowego w Twoim bloku. To klucz do uniknięcia frustracji i zapewnienia, że nowy unifon będzie działał bez zarzutu. Moje doświadczenie pokazuje, że odpowiednie przygotowanie to już połowa sukcesu.

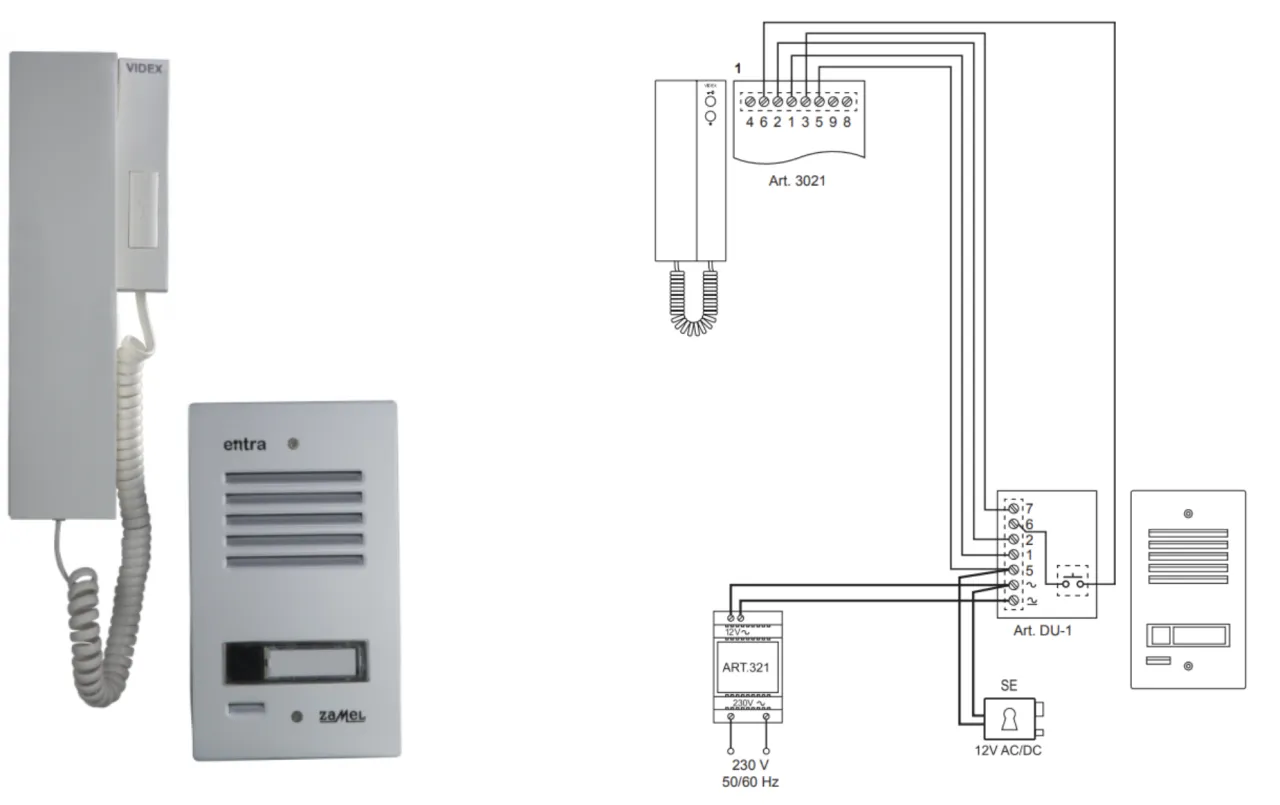

Czy na pewno masz system 2-przewodowy? Szybka diagnoza instalacji

W Polsce, w większości nowoczesnych bloków mieszkalnych, spotykamy się z cyfrowymi systemami dwuprzewodowymi. Oznacza to, że cała komunikacja głos, sygnał dzwonka, a nawet sterowanie elektrozaczepem odbywa się za pomocą zaledwie dwóch przewodów, często oznaczanych jako L+ i L-. Starsze systemy analogowe charakteryzowały się większą liczbą żył (4, 5, a nawet 6), więc jeśli widzisz więcej niż dwa przewody, prawdopodobnie masz do czynienia z analogiem. Jeśli jednak są tylko dwa, to niemal na pewno jest to system cyfrowy dwuprzewodowy.

Domofon cyfrowy czy analogowy? Dlaczego to najważniejsze pytanie

Rozróżnienie między systemem cyfrowym a analogowym jest absolutnie fundamentalne. Unifon, który kupisz, musi być kompatybilny z centralą domofonową zainstalowaną w Twoim bloku. Niekompatybilny unifon po prostu nie będzie działać, niezależnie od tego, jak poprawnie go podłączysz. Jak już wspomniałam, w Polsce dominują cyfrowe systemy dwuprzewodowe, co nieco ułatwia wybór, ale wciąż wymaga uwagi na producenta.

Jak rozpoznać producenta systemu w Twoim bloku (Cyfral, Urmet, a może inny)?

Niezbędne narzędzia, które musisz przygotować przed pracą

Przygotowanie odpowiednich narzędzi to podstawa każdej pracy DIY. Na szczęście, do wymiany unifonu nie potrzebujesz ich wiele. Oto lista, którą zawsze mam pod ręką:

• Śrubokręty: Zarówno krzyżakowy (Philips), jak i płaski (slot) w różnych rozmiarach. Przydadzą się do otwierania obudowy i odkręcania zacisków.
• Narzędzie do zdejmowania izolacji (ściągacz izolacji) lub ostry nożyk: Niezbędne do przygotowania końcówek przewodów. Pamiętaj, aby być ostrożnym z nożykiem, żeby nie uszkodzić żył.
• Próbnik napięcia (opcjonalnie): Choć instalacje domofonowe to niskie napięcia (12-24V), próbnik może pomóc w identyfikacji przewodów, jeśli masz wątpliwości, choć ja rzadko go używam w tych przypadkach.
• Małe kombinerki lub szczypce: Mogą być pomocne przy manipulowaniu przewodami.
• Marker lub taśma izolacyjna: Do oznaczenia przewodów to absolutny must-have!
• Aparat w telefonie: Do zrobienia zdjęcia starego podłączenia.

Wybieramy odpowiedni unifon: Jak uniknąć pomyłki?

Wybór odpowiedniego unifonu to jeden z najważniejszych etapów. Pomyłka na tym etapie może sprawić, że cała Twoja praca pójdzie na marne. Dlatego zawsze podkreślam, że warto poświęcić na to odpowiednią ilość czasu i uwagi.

Dlaczego unifon musi być zgodny z centralą w bloku?

Jak już wspomniałam, kompatybilność unifonu z istniejącą centralą domofonową jest absolutnie kluczowa. Systemy domofonowe, zwłaszcza cyfrowe, używają specyficznych protokołów komunikacji. Oznacza to, że unifon jednego producenta (np. Cyfral) może nie "rozumieć" sygnałów wysyłanych przez centralę innego producenta (np. Urmet). To trochę jak próba podłączenia ładowarki Apple do telefonu Samsung fizycznie może pasować, ale nie będzie działać poprawnie. Dlatego tak ważne jest, aby unifon był przeznaczony do współpracy z konkretnym systemem.

Gdzie szukać informacji o kompatybilności? Porada dla opornych

Jeśli masz problem z ustaleniem kompatybilności, oto kilka sprawdzonych sposobów:

1. Administracja budynku: To najpewniejsze źródło. Mają dokumentację techniczną systemu.
2. Kaseta domofonowa przy wejściu: Poszukaj nazwy producenta lub modelu na panelu zewnętrznym.
3. Stary unifon: Często na obudowie lub płytce drukowanej starego unifonu znajdziesz logo producenta. Pamiętaj jednak, że czasem montowano unifony "uniwersalne" kompatybilne z różnymi systemami, więc to nie zawsze jest 100% gwarancja.
4. Sklepy specjalistyczne: Sprzedawcy w sklepach z artykułami elektrycznymi lub domofonowymi często mają wiedzę na temat popularnych systemów i mogą doradzić.

Zawsze warto dopytać i upewnić się, zanim dokonasz zakupu.

Funkcje dodatkowe, na które warto zwrócić uwagę: regulacja głośności, wyciszenie

• Regulacja głośności dzwonka: Niezwykle przydatna funkcja, jeśli nie chcesz, aby dzwonek budził całą rodzinę lub wręcz przeciwnie aby był słyszalny w całym mieszkaniu.
• Funkcja wyciszenia (mute): Idealna, gdy potrzebujesz ciszy, np. gdy dziecko śpi, a nie chcesz, aby dzwonek Ci przeszkadzał.
• Dodatkowe przyciski: Niektóre unifony mają dodatkowe przyciski, które mogą służyć np. do otwierania bramy wjazdowej na osiedle, jeśli system to obsługuje.
• Estetyka: Dziś unifony są dostępne w różnych kolorach i kształtach, więc możesz dopasować go do wystroju wnętrza.

Bezpieczny demontaż starego unifonu: Pierwsze kroki

Teraz, gdy masz już nowy, kompatybilny unifon i wszystkie narzędzia, możemy przystąpić do demontażu. Pamiętaj, że choć instalacje domofonowe są niskonapięciowe, zawsze należy zachować ostrożność. Bezpieczeństwo jest najważniejsze!

Otwieranie obudowy starej słuchawki typowe zaczepy i śruby

Otworzenie starego unifonu to zazwyczaj prosta sprawa, choć czasem wymaga odrobiny sprytu. Oto jak to zrobić:

1. Zlokalizuj śruby: Najczęściej obudowa jest mocowana za pomocą jednej lub dwóch śrub, zwykle na spodzie lub z boku unifonu. Odkręć je śrubokrętem.
2. Poszukaj zaczepów: Jeśli nie ma widocznych śrub, unifon może być mocowany na zatrzaski. Delikatnie podważ obudowę płaskim śrubokrętem w miejscu łączenia, zaczynając od dołu lub boku. Bądź ostrożny, aby nie połamać plastiku.
3. Zdejmij słuchawkę: Po odkręceniu śrub lub odpięciu zaczepów, delikatnie rozdziel obudowę. Zazwyczaj słuchawka jest połączona z podstawą krótkim przewodem.

Najważniejszy krok: Zrób zdjęcie lub oznacz przewody przed ich odłączeniem!

To jest moim zdaniem najważniejszy etap całej operacji! W instalacjach w blokach mieszkalnych nie ma jednego, uniwersalnego standardu kolorów przewodów. Instalatorzy często używają tego, co mają pod ręką, np. par z kabla typu "skrętka". Oznacza to, że nie możesz polegać na kolorach. Zanim odłączysz jakikolwiek przewód, wykonaj jedną z tych czynności (lub obie):

• Zrób wyraźne zdjęcie podłączenia przewodów do zacisków w starym unifonie. Upewnij się, że widać, który kolor przewodu idzie do którego zacisku (często oznaczonego jako L+, L-, CA, Z itp.).
• Oznacz przewody za pomocą markera lub kawałków taśmy izolacyjnej z opisem, np. "L+", "L-".

To zapobiegnie pomyłkom i zaoszczędzi Ci wiele czasu i nerwów podczas podłączania nowego urządzenia.

Jak bezpiecznie odkręcić przewody od starych zacisków?

Gdy masz już zdjęcie lub oznaczone przewody, możesz przystąpić do ich odłączenia:

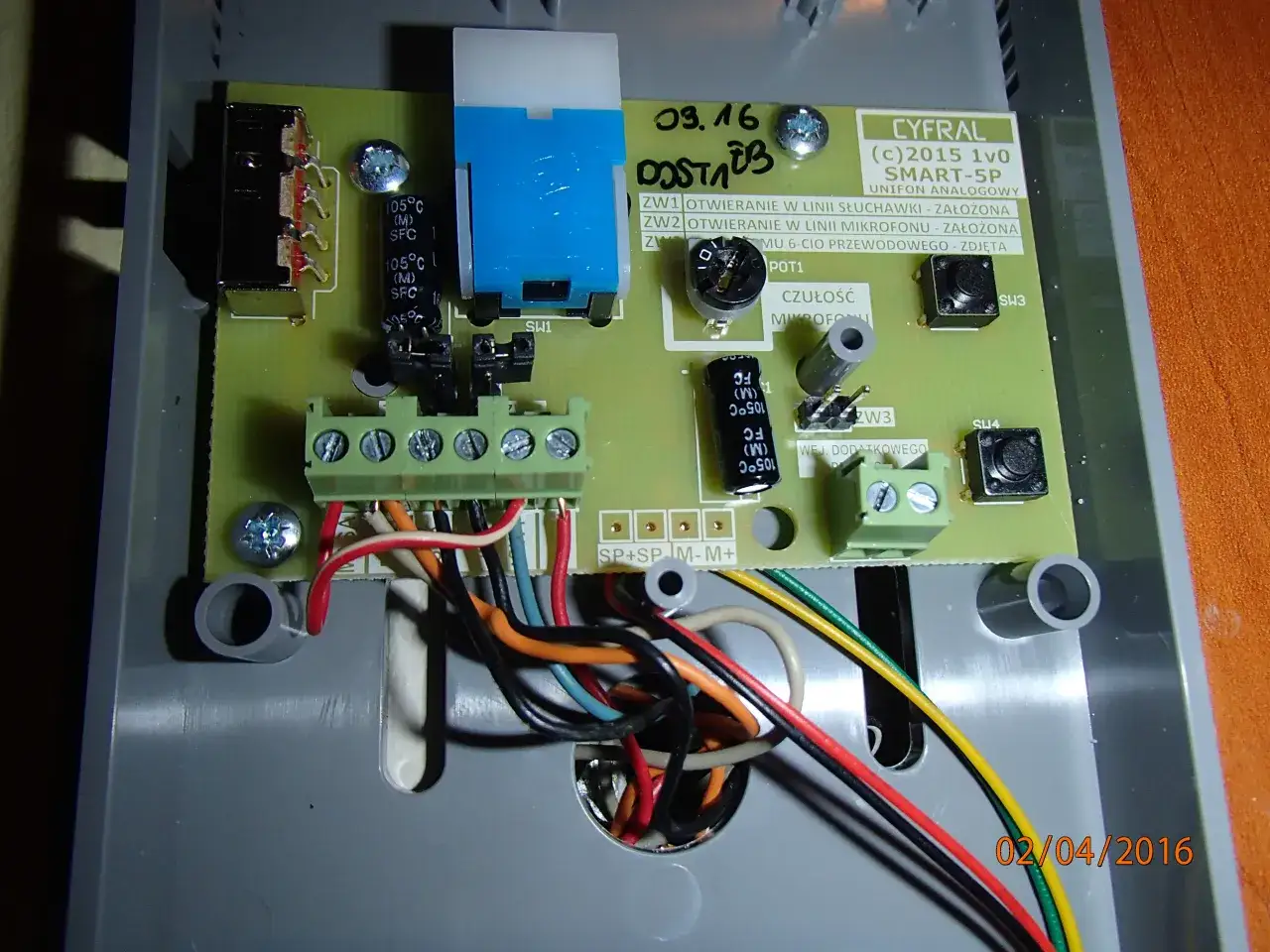

1. Zlokalizuj zaciski: Przewody są zazwyczaj mocowane do zacisków śrubowych na płytce drukowanej unifonu.
2. Odkręć śruby zacisków: Używając odpowiedniego śrubokręta, poluzuj śruby w zaciskach, do których podłączone są przewody. Nie musisz ich całkowicie wykręcać, wystarczy, że przewód będzie mógł się swobodnie wysunąć.
3. Delikatnie wyciągnij przewody: Po poluzowaniu śrub, ostrożnie wyciągnij każdy przewód z zacisku. Upewnij się, że nie ciągniesz za izolację, ale za samą żyłę, aby jej nie uszkodzić.
4. Usuń stary unifon: Gdy wszystkie przewody są odłączone, możesz zdjąć stary unifon ze ściany.

Podłączanie nowego unifonu dwuprzewodowego: Szczegółowa instrukcja

Dotarliśmy do kluczowego etapu podłączania nowego unifonu. Jeśli dokładnie wykonałeś poprzednie kroki, a zwłaszcza oznaczyłeś przewody, ta część będzie znacznie prostsza. Pamiętaj, że z odpowiednimi wskazówkami, to zadanie jest w pełni do wykonania.

Mocowanie nowej podstawy do ściany przygotowanie miejsca

Zanim podłączysz przewody, zamocuj podstawę nowego unifonu do ściany:

1. Usuń starą podstawę: Jeśli stary unifon miał osobną podstawę, usuń ją.
2. Sprawdź otwory montażowe: Nowy unifon prawdopodobnie będzie miał inne rozstawy otworów montażowych niż stary. Przyłóż nową podstawę do ściany w miejscu, gdzie mają wychodzić przewody.
3. Oznacz miejsca wiercenia: Za pomocą ołówka zaznacz na ścianie miejsca, w których będziesz wiercić otwory na kołki rozporowe.
4. Wierć otwory: Użyj wiertarki i wiertła o odpowiedniej średnicy (zgodnie z rozmiarem kołków dołączonych do unifonu) i wywierć otwory.
5. Włóż kołki: Wciśnij kołki rozporowe w wywiercone otwory.
6. Przykręć podstawę: Przykręć podstawę nowego unifonu do ściany, pamiętając, aby przewody wychodziły przez otwór w podstawie.

Podłączanie przewodów: Gdzie jest L+ a gdzie L- i dlaczego polaryzacja ma znaczenie

To jest moment, w którym przydadzą się Twoje zdjęcia lub oznaczenia! W systemach cyfrowych dwuprzewodowych kluczowe jest prawidłowe podłączenie przewodów L+ do L+ i L- do L-. Polaryzacja ma tu ogromne znaczenie, ponieważ zamienienie biegunów jest najczęstszą przyczyną niedziałania unifonu. System cyfrowy do poprawnej komunikacji potrzebuje prawidłowego przepływu prądu.

1. Przygotuj przewody: Jeśli końcówki przewodów są postrzępione lub za krótkie, odetnij je i zdejmij około 5-7 mm izolacji, używając ściągacza lub nożyka. Upewnij się, że miedziane żyły są czyste i nieuszkodzone.
2. Zidentyfikuj zaciski: Na płytce drukowanej nowego unifonu znajdź zaciski oznaczone jako L+ i L- (lub podobnie, np. LU i LU, ale zawsze z oznaczeniem plusa i minusa).
3. Podłącz przewody zgodnie z oznaczeniami:
   • Weź przewód, który w starym unifonie był podłączony do L+ (lub odpowiednika) i podłącz go do zacisku L+ w nowym unifonie.
   • Weź przewód, który w starym unifonie był podłączony do L- (lub odpowiednika) i podłącz go do zacisku L- w nowym unifonie.
4. Dokręć zaciski: Upewnij się, że śruby w zaciskach są mocno dokręcone, ale nie na tyle, żeby uszkodzić przewody. Przewody powinny być stabilnie osadzone i nie ruszać się.

Jeśli pomylisz polaryzację, unifon najprawdopodobniej nie będzie działać (nie będzie sygnału dzwonka, głosu ani otwierania drzwi). Niektóre unifony mają zabezpieczenia przed odwrotną polaryzacją, ale inne mogą ulec uszkodzeniu, dlatego tak ważne jest, aby zrobić to poprawnie za pierwszym razem.

Co zrobić, gdy kolory kabli nic Ci nie mówią? Sprawdzone metody identyfikacji

Zdarza się, że stare unifony nie miały wyraźnych oznaczeń, a Ty zapomniałeś zrobić zdjęcia lub oznaczyć przewody. Bez obaw, jest na to sposób, choć wymaga on trochę cierpliwości. Pamiętaj, że nie ma standardu kolorystycznego, więc nie sugeruj się tym, co widziałeś u sąsiada. W takiej sytuacji:

1. Metoda prób i błędów (tylko w systemach cyfrowych z zabezpieczeniem): Jeśli masz pewność, że system jest cyfrowy i unifon ma zabezpieczenie przed odwrotną polaryzacją (informacja w instrukcji), możesz spróbować podłączyć przewody w jednej konfiguracji. Jeśli unifon nie działa, zamień je miejscami. Jest to bezpieczne dla większości nowoczesnych unifonów, ale zawsze warto sprawdzić instrukcję.
2. Wywołanie z dołu: Poproś kogoś, aby zadzwonił do Ciebie z panelu zewnętrznego. Delikatnie dotknij końcówek przewodów do zacisków L+ i L- w unifonie. Gdy usłyszysz dzwonek lub głos, masz prawidłową polaryzację.
3. Użycie miernika (woltomierza): Jeśli masz miernik uniwersalny, możesz zmierzyć napięcie na przewodach. W systemach cyfrowych powinno być stałe napięcie (np. 12-24V). Przewód, który wskaże wyższe napięcie, to zazwyczaj L+. Jest to najbardziej precyzyjna metoda, ale wymaga posiadania miernika i podstawowej wiedzy o jego obsłudze.

Niezależnie od metody, po zidentyfikowaniu przewodów, koniecznie je oznacz, aby uniknąć pomyłek w przyszłości.

Ustawianie zworek: Jak zaprogramować numer mieszkania?

Po prawidłowym podłączeniu przewodów, kolejnym krokiem jest "zaprogramowanie" unifonu, czyli ustawienie numeru Twojego mieszkania. W systemach cyfrowych odbywa się to za pomocą małych elementów zwanych zworkami. To bardzo ważny etap, bez którego unifon nie będzie wiedział, do którego mieszkania ma dzwonić.

Czym są zworki (jumpery) i do czego służą w unifonie cyfrowym?

Zworki, nazywane również jumperami, to małe plastikowe elementy z metalowym stykiem w środku, które zakłada się na specjalne piny na płytce elektronicznej unifonu. W cyfrowych systemach domofonowych służą one do ustawienia unikalnego adresu, czyli numeru mieszkania. Każdy producent ma swój własny system kodowania, najczęściej binarny, gdzie kombinacja założonych i niezłożonych zworek tworzy unikalny kod odpowiadający numerowi lokalu. To dzięki nim centrala domofonowa wie, który unifon ma zadzwonić, gdy ktoś wybierze Twój numer na panelu zewnętrznym.

Jak odczytać tabelę kodowania i ustawić poprawny numer mieszkania?

Każdy nowy unifon cyfrowy powinien mieć dołączoną instrukcję obsługi, a w niej tabelę kodowania zworek. To Twoja mapa do sukcesu! Tabela zazwyczaj przedstawia numery mieszkań w jednej kolumnie, a w kolejnych kolumnach wskazuje, które zworki (oznaczone np. jako J1, J2, J3...) należy założyć, a które pozostawić otwarte (niezałożone). Często używa się symboli "ON" (założona) i "OFF" (niezałożona) lub graficznych przedstawień. Musisz po prostu znaleźć w tabeli numer swojego mieszkania i zgodnie z nią ustawić zworki na płytce unifonu. Jeśli brakuje instrukcji, poszukaj jej na stronie internetowej producenta unifonu.

Praktyczny przykład: Ustawiamy zworki dla mieszkania nr 15

Wyobraźmy sobie, że masz unifon z czterema zworkami (J1, J2, J3, J4) i instrukcję, która wykorzystuje kodowanie binarne. Typowa tabela może wyglądać tak:

Aby ustawić zworki dla mieszkania nr 15, postępuj zgodnie z instrukcją:

1. Zlokalizuj zworki: Na płytce drukowanej unifonu znajdź rzędy pinów oznaczonych jako J1, J2, J3, J4.
2. Ustaw J1: Zgodnie z tabelą, dla mieszkania nr 15, J1 ma być "ON". Załóż zworkę na piny J1.
3. Ustaw J2: J2 również ma być "ON". Załóż zworkę na piny J2.
4. Ustaw J3: J3 ma być "ON". Załóż zworkę na piny J3.
5. Ustaw J4: J4 ma być "OFF". Pozostaw piny J4 bez zworki.

Po ustawieniu zworek, unifon jest "zaprogramowany" na numer 15. Pamiętaj, aby zawsze sprawdzić instrukcję swojego konkretnego modelu, ponieważ kodowanie może się różnić.

Co zrobić, gdy domofon nie działa? Rozwiązujemy najczęstsze problemy

Po podłączeniu wszystkiego przychodzi moment prawdy. Co, jeśli domofon nie działa tak, jak powinien? Nie panikuj! Większość problemów po samodzielnej instalacji jest łatwa do zdiagnozowania i naprawienia. Moje doświadczenie pokazuje, że najczęściej winne są drobne niedopatrzenia, a nie poważne usterki.

Scenariusz 1: Domofon w ogóle nie reaguje sprawdź polaryzację!

To najczęstszy problem, z jakim się spotykam. Jeśli unifon milczy, nie dzwoni, nie słychać głosu, a przycisk otwierania drzwi nie działa, to z dużym prawdopodobieństwem zamieniłeś polaryzację przewodów L+ i L-. Wróć do sekcji o podłączaniu przewodów i upewnij się, że L+ jest podłączone do L+, a L- do L-. Zamień przewody miejscami i spróbuj ponownie.

Scenariusz 2: Nikt mnie nie słyszy lub ja nikogo nie słyszę

Jeśli dzwonek działa, ale nie ma komunikacji głosowej w jedną lub obie strony, problem może leżeć w kilku miejscach:

• Niewłaściwe podłączenie przewodów mikrofonu/słuchawki: Choć w systemach dwuprzewodowych wszystko idzie po dwóch żyłach, wewnątrz unifonu mogą być dodatkowe połączenia do mikrofonu i głośnika. Upewnij się, że wszystkie wewnętrzne przewody są prawidłowo podłączone (jeśli unifon ma takie połączenia do samodzielnego montażu).
• Ponownie sprawdź polaryzację: Czasem częściowa komunikacja może działać nawet przy zamienionej polaryzacji, ale jakość dźwięku będzie bardzo słaba lub będzie go brakować.
• Uszkodzony mikrofon/słuchawka: Rzadziej, ale może się zdarzyć, że nowy element jest wadliwy.

Scenariusz 3: Przycisk otwierania drzwi nie działa

Jeśli dzwonek i komunikacja działają, ale nie możesz otworzyć drzwi, sprawdź następujące kwestie:

• Połączenia przycisku: Upewnij się, że przewody odpowiedzialne za przycisk otwierania drzwi są prawidłowo podłączone do odpowiednich zacisków w unifonie. W systemach dwuprzewodowych sygnał otwarcia idzie również po L+ i L-, ale upewnij się, że przycisk jest sprawny i poprawnie zintegrowany z płytką.
• Kompatybilność: W rzadkich przypadkach, choć unifon jest ogólnie kompatybilny, funkcja otwierania drzwi może wymagać specyficznego sygnału, którego Twój unifon nie generuje poprawnie. Jest to jednak mało prawdopodobne, jeśli wybrałeś unifon dedykowany do danego systemu.

Przeczytaj również: Mała łazienka bez okna w bloku: Powiększ, oświetl, wentyluj!

Scenariusz 4: Domofon ciągle dzwoni co to oznacza?

Ciągły sygnał dzwonienia, nawet bez wywołania z dołu, to niepokojący objaw, który zazwyczaj wskazuje na:

• Zwarcie w instalacji: Sprawdź, czy żaden z przewodów nie dotyka metalowych części obudowy unifonu lub innych przewodów. Upewnij się, że izolacja jest nienaruszona.
• Błędne ustawienie zworek adresowych: Jeśli numer mieszkania został źle ustawiony za pomocą zworek, unifon może reagować na wywołania przeznaczone dla innych mieszkań lub generować sygnały zakłócające. Dokładnie sprawdź tabelę kodowania i ustaw zworki ponownie.
• Uszkodzenie unifonu: W bardzo rzadkich przypadkach, unifon może być wadliwy i generować fałszywe sygnały.

Pamiętaj, aby zawsze zaczynać od najprostszych rozwiązań najczęściej to właśnie te drobne błędy są przyczyną problemów. Powodzenia!
