Pompa ciepła nie jest magicznym pudełkiem, tylko układem, który przenosi energię z otoczenia do domu. Gdy rozumie się jej budowę i sposób pracy, łatwiej ocenić, czy sprawdzi się w nowym budynku, czy raczej wymaga wcześniejszej modernizacji instalacji i samego domu. Poniżej wyjaśniam to krok po kroku, bez technicznego nadęcia, ale z konkretem potrzebnym przy budowie i remoncie.
Najważniejsze informacje w skrócie
- Pompa ciepła przenosi ciepło z powietrza, gruntu albo wody do instalacji grzewczej w domu.
- Jej rdzeń tworzą: parownik, sprężarka, skraplacz i zawór rozprężny.
- Najlepiej pracuje z niską temperaturą zasilania, dlatego świetnie współgra z podłogówką i dobrze dobranymi grzejnikami niskotemperaturowymi.
- W praktyce liczą się nie tylko parametry katalogowe, ale też izolacja budynku, projekt hydrauliki i dobór mocy.
- W modernizowanych domach najczęstszy błąd to montaż urządzenia bez sprawdzenia strat ciepła i temperatury pracy instalacji.
- Wybór między powietrzną, gruntową, monoblokiem i splitem wpływa na koszt, montaż oraz późniejszą eksploatację.
Z czego składa się pompa ciepła

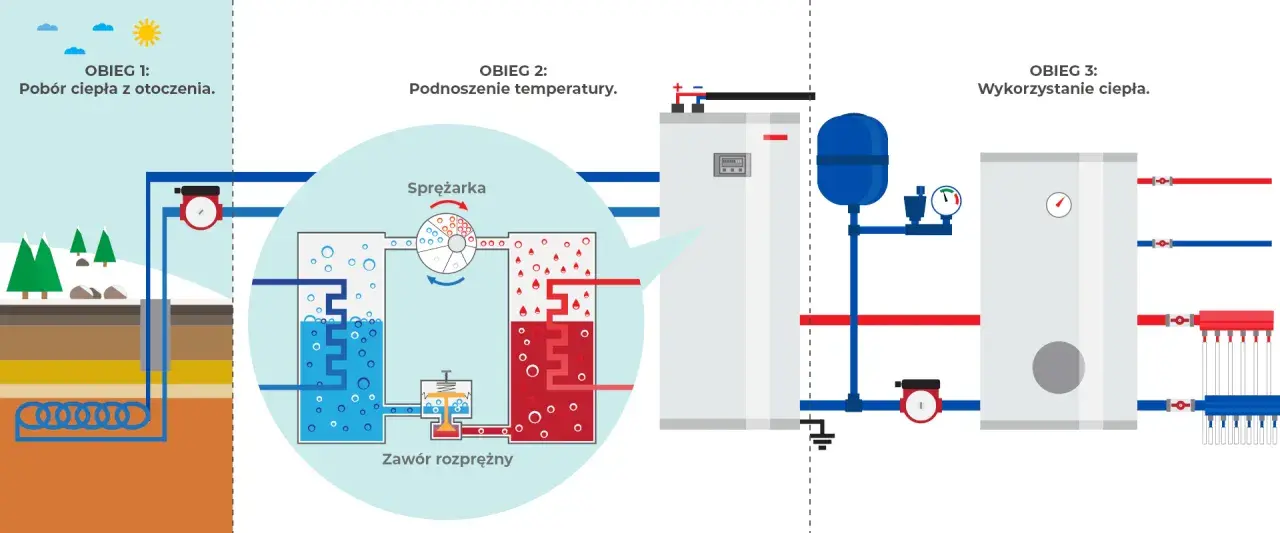

Najprościej mówiąc, pompa ciepła składa się z kilku współpracujących ze sobą obiegów, a nie z jednego „magicznego” urządzenia. W środku najważniejsze są cztery elementy: parownik, sprężarka, skraplacz i zawór rozprężny. To one odpowiadają za pobranie energii, jej podniesienie do użytecznej temperatury i oddanie do instalacji grzewczej.
W praktyce dochodzą do tego jeszcze elementy, które często są niedoceniane: sterownik, pompy obiegowe, wentylator w jednostce zewnętrznej, wymienniki ciepła oraz często zasobnik ciepłej wody użytkowej. Kiedy oglądam realną instalację, widzę od razu, że sama jednostka zewnętrzna to tylko część układanki. O efekcie końcowym decyduje cały system, a nie sam katalog urządzenia.
| Element | Rola w układzie | Co oznacza to dla użytkownika |
|---|---|---|
| Parownik | Pobiera ciepło z otoczenia i powoduje odparowanie czynnika roboczego | To tu urządzenie „zbiera” energię z powietrza, gruntu lub wody |
| Sprężarka | Spręża czynnik, podnosząc jego ciśnienie i temperaturę | To serce układu i największy odbiorca energii elektrycznej |
| Skraplacz | Oddaje ciepło do instalacji grzewczej w budynku | To stąd trafia energia do podłogówki, grzejników lub zasobnika c.w.u. |
| Zawór rozprężny | Obniża ciśnienie i temperaturę czynnika przed kolejnym obiegiem | Umożliwia ponowne pobieranie ciepła na niższym poziomie temperatury |
Warto zapamiętać jedno: pompa ciepła nie wytwarza ciepła z niczego, tylko je transportuje. Dzięki temu łatwiej zrozumieć, dlaczego następny krok, czyli zasada działania całego cyklu, jest ważniejszy niż sama lista komponentów.

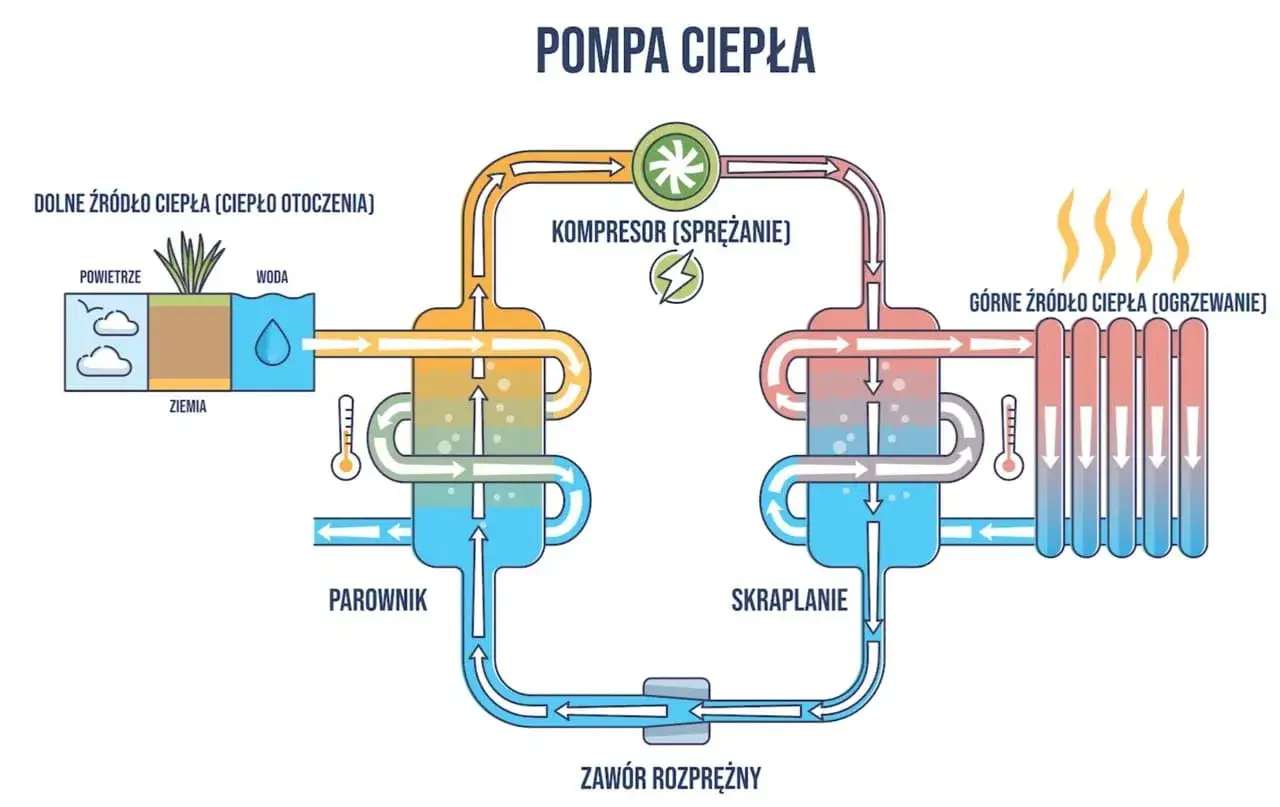

Jak przebiega obieg ciepła krok po kroku
Budowa układu ma sens dopiero wtedy, gdy zobaczymy, co dzieje się w obiegu. Zasada działania jest bardzo zbliżona do odwróconej lodówki: energia jest pobierana z miejsca o niższej temperaturze i przekazywana do miejsca cieplejszego. Jak przypomina ZPE, COP 4 oznacza w praktyce, że z 1 kWh prądu można uzyskać około 4 kWh ciepła oddanego do domu.
- Parownik odbiera ciepło z otoczenia - z powietrza, gruntu albo wody. W tym miejscu czynnik roboczy zaczyna odparowywać.
- Czynnik chłodniczy zamienia się w parę - dzieje się to nawet przy niskiej temperaturze źródła, bo w układzie używa się substancji o odpowiednich właściwościach termodynamicznych.
- Sprężarka podnosi ciśnienie i temperaturę - to właśnie dlatego potrzebny jest prąd. Energia elektryczna nie służy do „robienia” ciepła, tylko do napędzenia procesu sprężania.
- Skraplacz oddaje energię do instalacji grzewczej - tutaj ciepło trafia do wody w podłogówce, grzejnikach albo zasobniku c.w.u.
- Zawór rozprężny obniża ciśnienie czynnika - dzięki temu cały cykl może rozpocząć się od nowa.
W praktyce ważne jest jeszcze jedno: większość nowoczesnych pomp może pracować również w trybie chłodzenia, bo kierunek obiegu da się odwrócić. To już nie jest tylko ciekawostka techniczna, ale realna przewaga w domu, który ma być komfortowy przez cały rok. Skoro znamy cykl pracy, naturalnie pojawia się pytanie, które rozwiązanie konstrukcyjne wybrać.
Jakie są rodzaje i czym różnią się w praktyce
Najczęściej porównuje się pompy według dolnego źródła ciepła. To ważniejsze niż sama nazwa handlowa, bo od tego zależy montaż, koszt inwestycji i zachowanie urządzenia w sezonie grzewczym. W Polsce najpopularniejsze są urządzenia powietrzne, ale przy dobrze przygotowanej działce gruntowa pompa ciepła potrafi być bardzo stabilnym rozwiązaniem.
| Rodzaj | Skąd pobiera ciepło | Mocne strony | Ograniczenia |
|---|---|---|---|
| Powietrzna | Z powietrza zewnętrznego | Najprostszy montaż, dobra do nowych domów i wielu modernizacji | Sprawność spada przy niskiej temperaturze i wilgoci, wymaga dobrego odszraniania |
| Gruntowa | Z gruntu przez kolektory poziome lub odwierty pionowe | Stabilna praca i dobre parametry sezonowe | Wyższy koszt startowy, potrzeba miejsca albo odwiertów |
| Wodna | Z wód gruntowych lub powierzchniowych | Wysoka efektywność, jeśli warunki wodne są dobre | Najbardziej zależna od lokalnych warunków i formalności |
W pompach powietrznych dochodzi jeszcze podział na monoblok i split. Monoblok ma cały układ chłodniczy zamknięty w jednej jednostce zewnętrznej, a do budynku trafia już woda instalacyjna. Split rozdziela układ na dwie jednostki, a między nimi krąży czynnik chłodniczy. Jak podaje Gov.pl, przy tych wariantach różnią się też terminy zgłoszenia do CRO, więc to nie jest wyłącznie detal montażowy.
- Monoblok jest zwykle prostszy w montażu po stronie chłodniczej, ale wymaga dobrego zabezpieczenia instalacji wodnej przed zamarzaniem.
- Split daje większą elastyczność w doborze układu, ale wymaga bardziej zaawansowanego montażu i uprawnień po stronie czynnika chłodniczego.
- W domu jednorodzinnym wybór najczęściej zależy od układu kotłowni, miejsca na jednostkę zewnętrzną i tego, jak zbudowana jest reszta instalacji.
Ten podział ma znaczenie, bo już na etapie projektu zmienia sposób prowadzenia rur, zabezpieczeń i serwisu. A to prowadzi do najważniejszej kwestii dla inwestora: nie sama klasa urządzenia, tylko warunki pracy decydują o rachunkach.
Co naprawdę decyduje o sprawności i rachunkach
Jeśli miałbym wskazać jeden parametr, który ludzie najczęściej przeceniają, byłaby to sama moc pompy. Dla użytkownika znacznie ważniejsze jest to, w jakiej temperaturze pracuje instalacja i jak duża jest różnica między źródłem dolnym a górnym. Im niższa temperatura zasilania, tym łatwiej urządzeniu pracować efektywnie.
Właśnie dlatego podłogówka zwykle sprzyja pompie ciepła bardziej niż stare grzejniki wymagające bardzo gorącej wody. Dobrze przygotowana instalacja niskotemperaturowa pracuje zwykle przy parametrach rzędu 30-35°C, podczas gdy przy klasycznych grzejnikach wymagania rosną i sprawność systemu zaczyna spadać. To nie znaczy, że ogrzewanie grzejnikowe jest wykluczone, ale trzeba sprawdzić je dużo dokładniej.
| Czynnik | Wpływ na sprawność | Co to oznacza w praktyce |
|---|---|---|
| Niższa temperatura zasilania | Podnosi efektywność | Podłogówka i dobrze dobrane grzejniki ułatwiają pracę urządzenia |
| Lepsza izolacja budynku | Zmniejsza zapotrzebowanie na ciepło | Pompa może być mniejsza i rzadziej pracuje na wysokim obciążeniu |
| Warunki zewnętrzne | Obniżają lub podnoszą sezonową efektywność | W mrozie i wilgoci urządzenie pracuje ciężej, a odszranianie zabiera część energii |
| Przygotowanie ciepłej wody użytkowej | Często obniża sprawność chwilową | Dogrzanie zasobnika zwykle wymaga wyższej temperatury niż samo ogrzewanie |
W praktyce COP i SCOP nie są tym samym. COP pokazuje sprawność w danym punkcie pracy, a SCOP opisuje uśredniony wynik z całego sezonu. To dlatego pompa, która wygląda świetnie na papierze, może działać przeciętnie w źle ocieplonym domu z wysokotemperaturową instalacją. I właśnie tu zaczyna się część, której nie da się ominąć przy budowie albo remoncie.
Na co zwracam uwagę przy budowie i remoncie
W nowym domu zyskuje się najwięcej, bo można od razu zaprojektować całą instalację pod pompę ciepła. W remoncie trzeba być bardziej krytycznym, bo często urządzenie ma pracować w układzie wymyślonym pod kocioł gazowy albo węglowy. Wtedy nie wystarczy „wstawić pompę” - trzeba sprawdzić budynek, hydraulikę i sposób oddawania ciepła.
- Policz straty ciepła - bez tego dobór mocy jest zgadywaniem, a nie projektem.
- Sprawdź temperaturę instalacji - jeśli dom potrzebuje bardzo gorącej wody, pompa nie będzie pracować optymalnie.
- Przeanalizuj grzejniki lub podłogówkę - przy remoncie często trzeba powiększyć grzejniki albo przejść na instalację niskotemperaturową.
- Zadbaj o miejsce na jednostkę zewnętrzną - liczy się hałas, swobodny przepływ powietrza i odpływ skroplin.
- Sprawdź instalację elektryczną - sprężarka, automatyka i ewentualna grzałka wymagają odpowiedniego zabezpieczenia.
- Nie pomijaj bufora lub zasobnika - w wielu domach to właśnie one stabilizują pracę całego systemu.
W starszych budynkach najczęstszy błąd wygląda podobnie: inwestor skupia się na samym urządzeniu, a pomija ściany, okna, mostki cieplne i rozregulowaną instalację grzejnikową. Efekt jest łatwy do przewidzenia - pompa działa, ale pracuje za często, za długo i przy zbyt wysokiej temperaturze. Gdy mam to skwitować uczciwie, zawsze mówię jedno: lepiej najpierw uporządkować budynek, a dopiero potem dobierać źródło ciepła.
Warto też pamiętać o formalnościach. Przy niektórych układach wymagania administracyjne i montażowe są inne, a w przypadku splitów znaczenie mają również uprawnienia wykonawcy do pracy z czynnikiem chłodniczym. To drobiazg tylko z pozoru, bo w praktyce wpływa na termin, koszt i bezpieczeństwo instalacji. Z tej perspektywy łatwo odróżnić rozsądny projekt od zakupowego chaosu.
Co zostaje po odjęciu marketingu i katalogowych haseł
Jeśli miałbym zostawić jedną myśl, byłaby bardzo prosta: pompa ciepła to urządzenie, które najlepiej działa wtedy, gdy dom potrzebuje niskiej temperatury zasilania, a instalacja jest zaprojektowana bez przypadkowości. W nowym budownictwie to zwykle naturalne środowisko dla tej technologii. W remoncie trzeba natomiast często zacząć od oceny przegród, grzejników i hydrauliki, bo bez tego nawet dobre urządzenie nie pokaże pełni możliwości.
Pompa ciepła może być świetnym wyborem, ale nie jest uniwersalną odpowiedzią na każdy dom. Najlepsze efekty daje tam, gdzie projekt, montaż i warunki pracy tworzą spójny system. Gdy te elementy się zgadzają, technologia jest po prostu wygodna, przewidywalna i dobrze wpisuje się w nowoczesne budownictwo oraz sensowny remont.
