Głębokie wykopy w ciasnej zabudowie, wysoki poziom wód gruntowych i ograniczony plac budowy wymagają rozwiązania, które nie tylko utrzyma grunt, ale też pozwoli bezpiecznie pracować obok istniejących budynków. Ściana szczelinowa to jedna z tych technologii, które łączą funkcję obudowy wykopu z rolą docelowej ściany podziemnej części obiektu. W tym tekście wyjaśniam, kiedy ma sens, jak przebiega wykonanie, z czym wiążą się koszty i jakie błędy najczęściej psują cały efekt.
Najważniejsze rzeczy, które warto wiedzieć przed decyzją
- Najlepiej sprawdza się przy głębokich wykopach, wysokiej wodzie gruntowej i ciasnej działce.
- Zwykle pełni jednocześnie rolę obudowy wykopu i docelowej ściany podziemia.
- Wykonuje się ją panelami w szczelinie stabilizowanej bentonitem lub zawiesiną polimerową.
- To technologia droga, ale bardzo sztywna, szczelna i mało podatna na drgania.
- Największe ryzyko wynika nie z samego betonu, tylko z błędnych badań gruntu i źle zaplanowanej logistyki.
Czym jest taka przegroda i kiedy się ją stosuje
W praktyce chodzi o żelbetową przegrodę wykonywaną w wąskim wykopie, który przed zabetonowaniem jest podtrzymywany zawiesiną bentonitową albo polimerową. Taka konstrukcja może pracować jako obudowa wykopu, ściana piwnicy, element fundamentowy albo bariera ograniczająca napływ wody. Ja patrzę na nią przede wszystkim wtedy, gdy wykop jest głęboki, sąsiednie budynki są wrażliwe na osiadania, a teren nie daje miejsca na szeroką obudowę tymczasową.
- garaże podziemne i wielopoziomowe kondygnacje podziemne
- stacje metra, tunele, szyby i obiekty infrastrukturalne
- inwestycje przy granicy działki, gdzie nie ma miejsca na skarpowanie
- budynki posadowione w gruntach silnie nawodnionych
- realizacje, w których obudowa ma zostać częścią docelowej konstrukcji
Najkrócej mówiąc, ta technologia wygrywa tam, gdzie liczy się jednocześnie sztywność, szczelność i kontrola nad pracą gruntu. Kiedy już wiadomo, po co się ją stosuje, warto zobaczyć, jak wygląda sam proces wykonania.

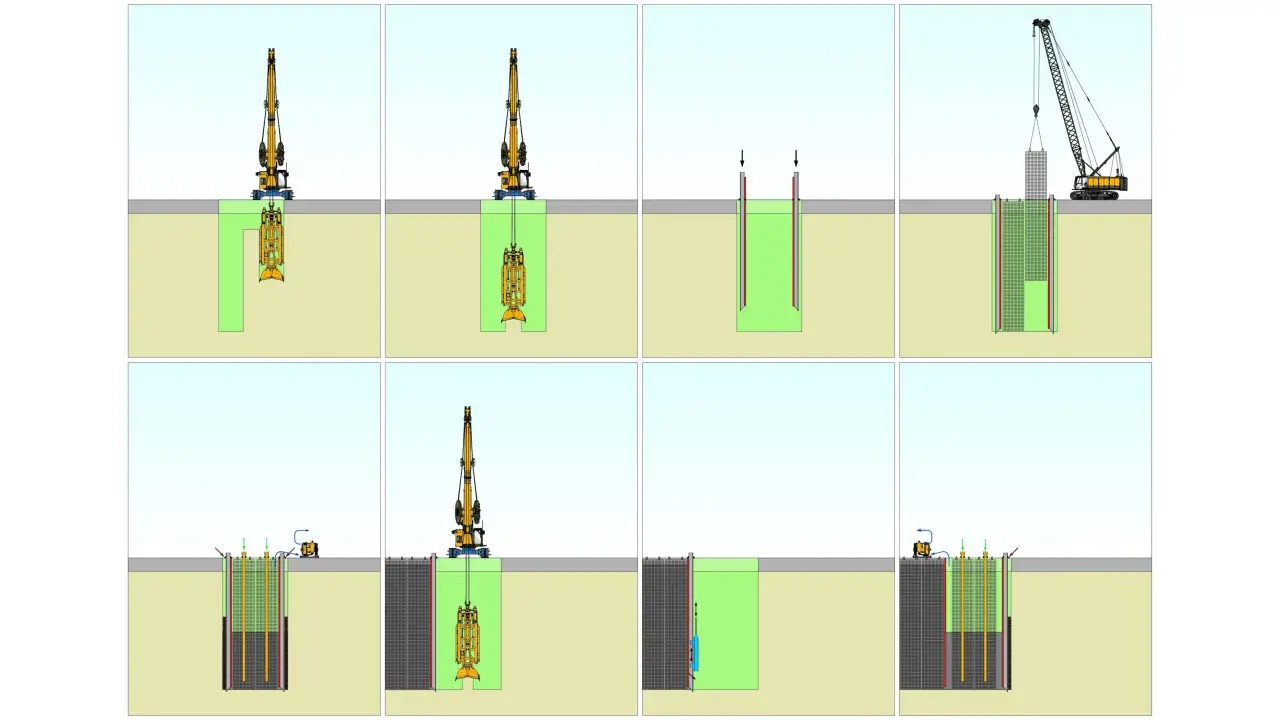

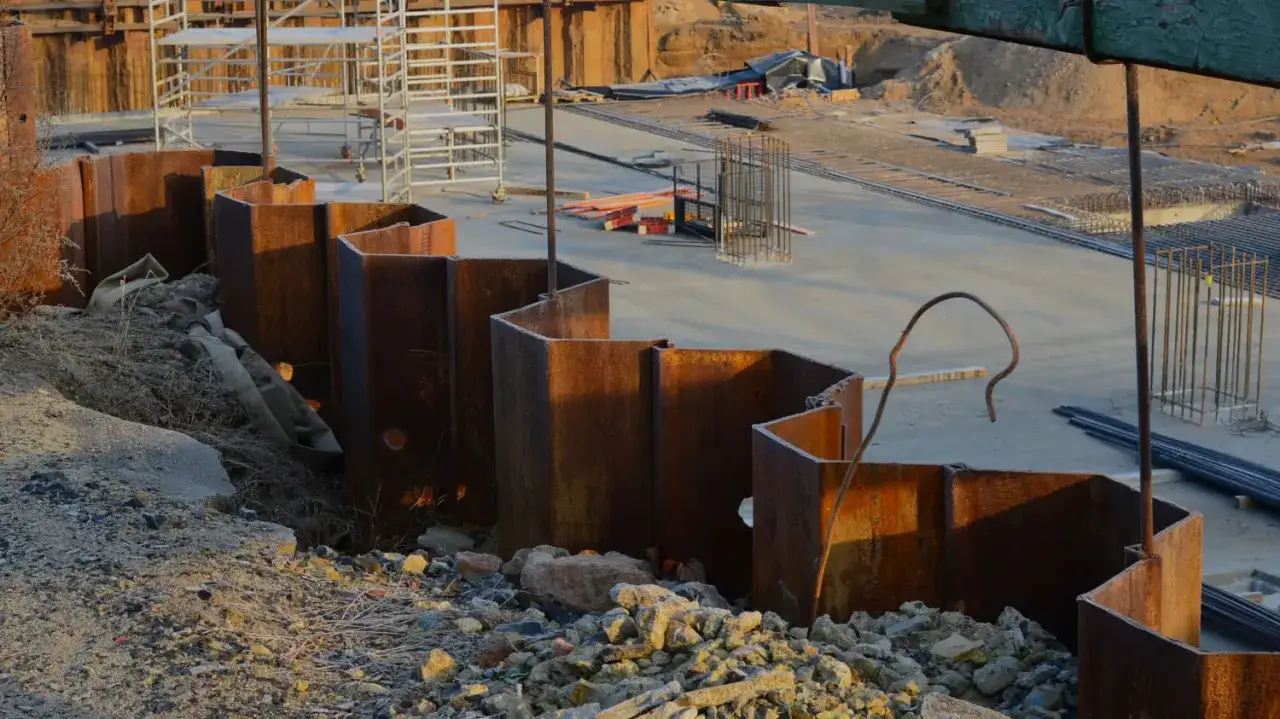

Jak powstaje taka konstrukcja krok po kroku
- Wytycza się oś i wykonuje murki prowadzące. To one trzymają geometrię szczeliny i pomagają utrzymać jej górną część w ryzach.
- Głębi się panel roboczy. Wąski wykop wykonuje chwytak albo łyżka chwytakowa. Panele mają zwykle od 2 do 10 m długości, a szerokość najczęściej mieści się w przedziale 0,6-1,0 m; w polskich realizacjach często spotyka się 0,8 m.
- Szczelinę stabilizuje zawiesina. Bentonit albo polimer utrzymuje ściany wykopu, zanim pojawi się beton. To właśnie ten etap odróżnia tę technologię od prostszych obudów.
- Opuszcza się kosz zbrojeniowy. W większości przypadków ściana jest zbrojona, bo musi przenosić duże siły poziome i czasem także obciążenia pionowe.
- Betonuje się metodą kontraktorową. Beton trafia od dna szczeliny i wypiera zawiesinę stabilizującą. Dzięki temu nie dochodzi do rozmycia ścian i rozsegregowania mieszanki.
- Łączy się kolejne panele i obrabia głowicę. Po związaniu betonu usuwa się nadmiar materiału z górnej strefy, a styki kolejnych sekcji zabezpiecza tak, by ograniczyć przecieki.
W dużych inwestycjach skala robi wrażenie. W jednym z warszawskich przykładów opisywanych przez Murator zużyto około 3500 m3 betonu i około 220 ton stali. To dobrze pokazuje, że nie jest to detaliczna robota remontowa, tylko ciężka geotechnika, która wymaga dyscypliny od pierwszego dnia.
W praktyce typowa głębokość takiego elementu to około 25-30 m, ale przy specjalistycznym sprzęcie można zejść znacznie głębiej, nawet do około 100 m. Najważniejsze nie jest jednak samo „jak głęboko”, tylko czy warunki na działce pozwalają to zrobić bezpiecznie i bez kosztownych niespodzianek.
To prowadzi do pytania, które w inwestycjach budowlanych zwykle decyduje o wszystkim: czy naprawdę warto wybrać właśnie tę metodę, skoro istnieją prostsze obudowy wykopu?
Kiedy wygrywa z innymi obudowami wykopu
Na papierze wiele technologii wygląda podobnie, ale w praktyce różnią się sztywnością, szczelnością, tempem prac i wpływem na otoczenie. Poniżej zestawiam najczęściej porównywane rozwiązania, bo to właśnie porównanie zwykle porządkuje decyzję inwestora.
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Konstrukcja szczelinowa | Duża sztywność, dobra szczelność, małe drgania podczas realizacji | Wysoki koszt, potrzeba ciężkiego sprzętu i dobrego projektu geotechnicznego | Głębokie wykopy, wysoka woda gruntowa, sąsiedztwo wrażliwej zabudowy |
| Ścianka berlińska | Niższy koszt, prostsze wykonanie, szybka organizacja robót | Słabsza szczelność i większa zależność od odwodnienia | Płytsze wykopy, warunki bardziej suche, mniejsza presja na osiadania |
| Grodzice stalowe | Szybki montaż, możliwość odzysku materiału, dobra powtarzalność | Hałas, drgania, mniejsza sztywność niż przy żelbecie | Obudowy tymczasowe i sytuacje, gdzie ważna jest szybkość |
| Palisada z pali lub mikropali | Elastyczność projektowa, dobra przy ograniczonej przestrzeni | Nie zawsze zapewnia pełną szczelność i wymaga starannego projektu | Małe i średnie wykopy, nietypowa geometria, ograniczony front robót |
Jeżeli priorytetem jest szczelność i minimalne przemieszczenia gruntu, zwykle wygrywa właśnie rozwiązanie żelbetowe. Jeżeli teren jest otwarty, wykop płytszy, a budżet mocno napięty, prostsza obudowa bywa rozsądniejsza. Nie ma tu technologii „najlepszej w ogóle” - jest tylko technologia lepiej albo gorzej dopasowana do geologii i otoczenia.
Skoro wybór zależy tak mocno od warunków, następne pytanie brzmi naturalnie: ile to właściwie kosztuje i co najbardziej rozsadza budżet?
Ile kosztuje i co najbardziej podnosi budżet
Tu nie ma uczciwej stawki „za metr”, którą dałoby się wpisać bez znajomości projektu. Ja zawsze proszę o wycenę rozbitą na kilka poziomów: roboty ziemne, materiał, zbrojenie, betonowanie, uszczelnienie styków, badania i monitoring. Sama technologia bywa liczona w zł/m3 albo w zł/m2 obudowy, ale prawdziwy koszt tworzą warunki na działce, a nie katalogowa nazwa rozwiązania.
W jednym z postępowań opisanych w orzeczeniu UZP pojawiła się stawka 925 zł/m3 dla wykonania takiej konstrukcji. To nie jest żadna uniwersalna średnia rynkowa, tylko dobry punkt odniesienia pokazujący, że mówimy o technologii wymagającej finansowo i organizacyjnie.
| Co wpływa na koszt | Dlaczego podnosi budżet |
|---|---|
| Głębokość wykopu | Więcej robót, większe siły w gruncie, większe wymagania wobec sprzętu i zbrojenia |
| Grubość panelu | Rośnie zużycie betonu i stali, a także czas betonowania |
| Wysoki poziom wód gruntowych | Trzeba lepiej kontrolować szczelność i stabilizację wykopu |
| Ciasna działka i ograniczony dojazd | Logistyka staje się wolniejsza i droższa, a każda przerwa kosztuje więcej |
| Funkcja docelowej ściany | Jeśli przegroda zostaje w budynku, oszczędzasz na osobnej obudowie i późniejszej ścianie zewnętrznej |
| Sąsiednia zabudowa | Dochodzą pomiary, monitoring i ostrzejsze wymagania co do odkształceń |
Najdroższe pomyłki nie wynikają z samego betonu, tylko z błędnych założeń. Jeśli projekt nie uwzględnia wody, trudnego gruntu albo ograniczeń sąsiednich budynków, budżet rośnie szybciej niż jakość dokumentacji. Dlatego przy tej technologii tak ważne jest nie tylko „ile”, ale też „za co dokładnie płacimy”.
Właśnie tu najłatwiej o błędy, więc warto je nazwać wprost, zanim staną się kosztowną poprawką.
Najczęstsze błędy, które robią z dobrej technologii drogi problem
- Zbyt słabe rozpoznanie geotechniczne. Gdy nie ma dobrych badań gruntu i wody, projektant pracuje na domysłach, a to w tej technologii szybko mści się osiadaniami albo przeciekami.
- Ignorowanie lokalnych przeszkód. Stare fundamenty, gruz, kamienie czy resztki instalacji potrafią zatrzymać sprzęt i wydłużyć harmonogram.
- Za słaba kontrola zawiesiny. Jeśli bentonit nie ma właściwych parametrów, szczelina traci stabilność jeszcze przed betonowaniem.
- Źle wykonane styki paneli. Nawet dobrze zrobiony panel nie uratuje inwestycji, jeśli połączenia między sekcjami są nieszczelne.
- Brak monitoringu sąsiedztwa. Bez pomiarów przemieszczeń i poziomu wody gruntowej można przeoczyć problem, zanim jeszcze pojawi się na elewacji sąsiada.
W praktyce największy błąd polega na traktowaniu tej technologii jak zwykłej obudowy wykopu. To nie jest tylko „cięższa wersja ściany”. To rozwiązanie, które wymaga kontroli geotechnicznej, logistycznej i jakościowej na każdym etapie.
Skoro ryzyka są już jasne, zostaje najważniejsza część praktyczna: co sprawdzić przed podpisaniem umowy, żeby nie kupić sobie problemu zamiast rozwiązania?
Co sprawdzić przed podpisaniem umowy z wykonawcą
Ja zawsze zaczynam od dokumentów, nie od ceny. Jeśli wykonawca nie pokazuje jasnego zakresu badań, technologii i odpowiedzialności za jakość, to dla mnie jest sygnał ostrzegawczy. Warto poprosić o odpowiedzi na kilka bardzo konkretnych pytań.
- Czy badania geotechniczne obejmują także hydrogeologię, a nie tylko podstawowy opis gruntu?
- Jak wykonawca planuje kontrolę pionowości, ciągłości i szczelności paneli?
- Czy przewidziano monitoring: piezometry do kontroli wody gruntowej, inklinometry do pomiaru odkształceń i repery do obserwacji osiadań?
- Jak rozwiązane będą styki między panelami i kto odpowiada za ich uszczelnienie?
- Czy konstrukcja ma być tymczasowa, czy od razu projektowana jako element docelowy budynku?
- Jakie są procedury awaryjne, jeśli w gruncie pojawi się przeszkoda albo nieoczekiwany napływ wody?
Inklinometry mierzą odchylenia konstrukcji, piezometry pokazują zachowanie wody gruntowej, a repery pozwalają wychwycić osiadania. To nie są dodatki „na wszelki wypadek”, tylko narzędzia, które często decydują o tym, czy budowa przebiegnie spokojnie, czy zamieni się w kosztowną walkę o stabilność.
Jeżeli te elementy są dobrze opisane w ofercie, rośnie szansa, że inwestycja będzie przewidywalna. Jeśli ich brakuje, cena bywa pozornie atrakcyjna tylko do pierwszego problemu w gruncie.
Co inwestor realnie zyskuje przy dobrze zaprojektowanej obudowie
Największą korzyścią nie jest sama wytrzymałość, tylko spokój na budowie: mniej drgań, mniejsze ryzyko dla sąsiednich obiektów i możliwość wykorzystania tej samej przegrody w gotowym budynku. Jeśli działka jest ciasna, poziom wody wysoki, a wykop głęboki, to taka technologia często nie jest luksusem, tylko najbezpieczniejszą drogą do celu.
Jeśli natomiast teren jest otwarty, wykop płytki, a budżet mocno napięty, zwykle opłaca się rozważyć prostszą obudowę. Ja patrzę na to tak: nie wygrywa rozwiązanie najbardziej zaawansowane, tylko to, które najlepiej pasuje do gruntu, wody, sąsiedztwa i harmonogramu.
Właśnie od tego zestawu zależy, czy ta technologia będzie rozsądną inwestycją, czy tylko zbyt drogim wariantem dla zbyt prostego wykopu.
